SHB-特殊倒锥定型锚栓的优势
在高负荷、震动作用下的可靠解决方案
质保50年
通过我国建材
检测中心检测
高温焊接

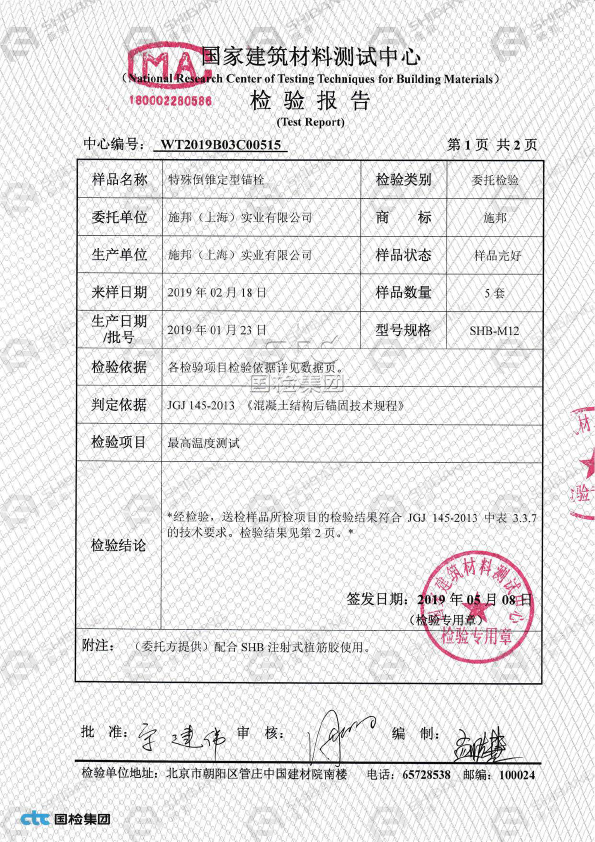

通过耐高温焊接检测
耐冻融
可在极寒环境下施工
性能优异
对基材无膨胀挤压应力
适用于重荷及各种震动荷载
专属定制
特殊非标型号可定制
固化时间快
抗酸碱、耐热、防火
温度敏感度低
绿色环保
使用安全、环保
方便快捷
配合SHB注射式植筋胶
安装快捷，迅速固化
SHB-特殊倒锥定型锚栓应用范围
可为客户专属定制各种规格碳钢或不锈钢材质
轨道交通、地铁项目合作品牌
幕 墙
钢结构
高 铁
桥 梁
隧 道

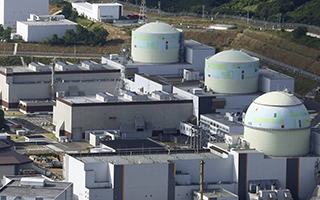

核电站
详请咨询施邦 (上海) 实业有限公司
购买热线：021－3636 7599

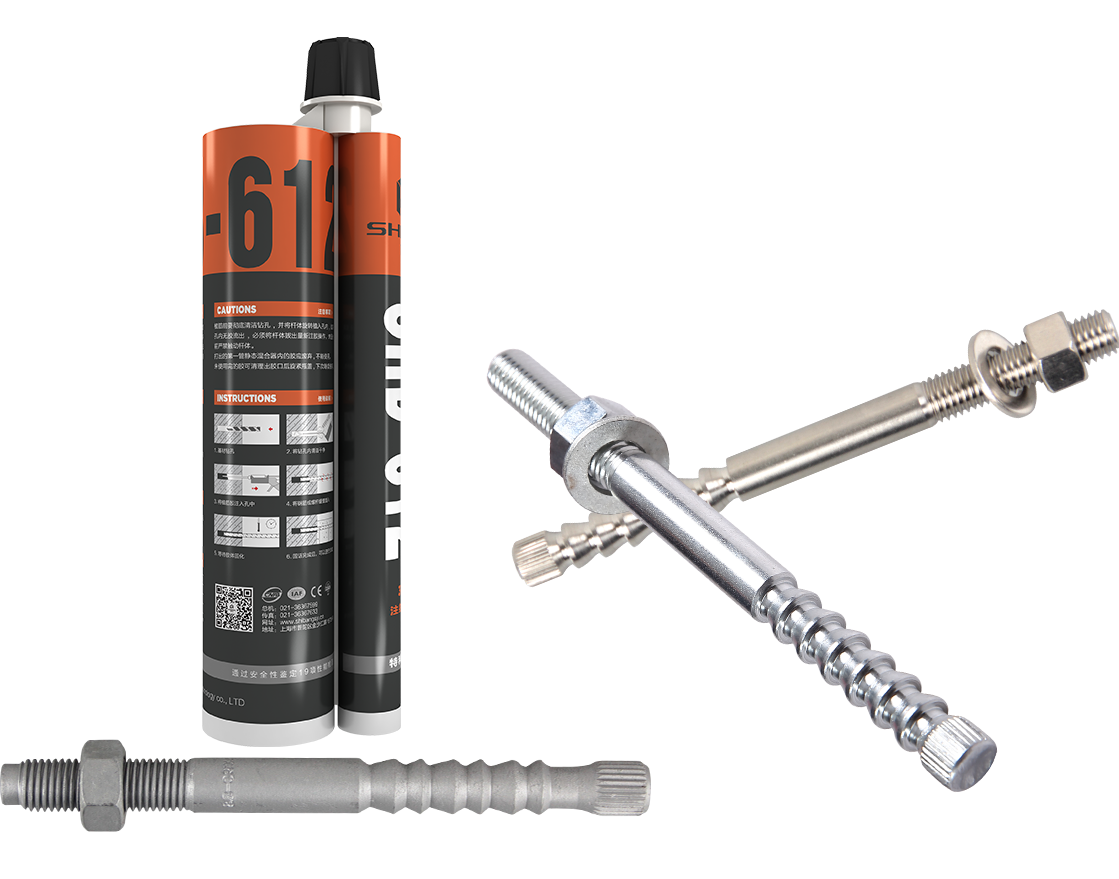

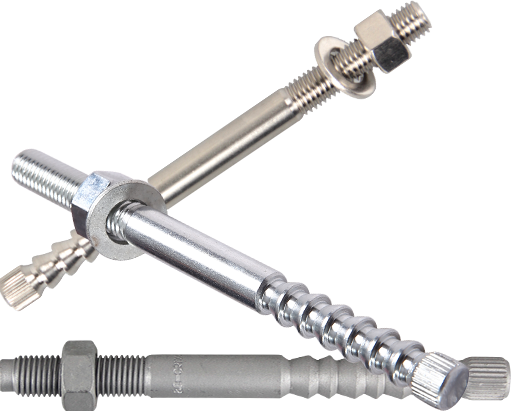

SHB-特殊倒锥定型锚栓的组成
由螺杆、平垫、螺母组成
通过化学粘接剂保证锚栓与混凝土体的粘接强度
又通过倒锥体与混凝土机械锁键保证连接强度
需配合施邦改性环氧注射式植筋胶使用

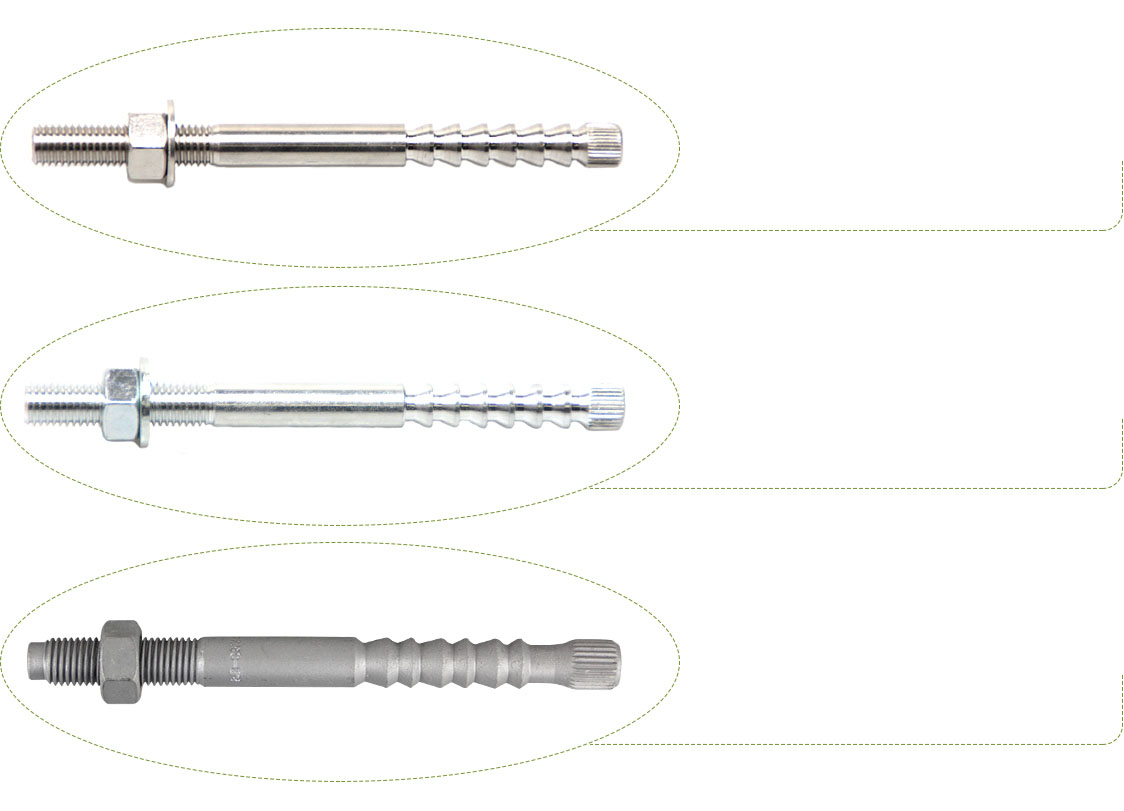

5.8级 / 8.8级 / 10.9级 镀锌碳钢
304 316不锈钢
冷镀锌 5μm≤厚度≤14μm
热镀锌 厚度≥50μm
锚固深度适应范围广
小间距、小边距
配合SHB-注射式植筋胶可应用于地震区裂缝混凝土
高强粘结力，效果如同预埋
杰出的耐久性、抗焊性
质量保证50年
幕墙龙骨角码固定
钢结构、重型荷载固定
嵌缝盖板、楼梯锚固
接触网腕臂、逃生平台固定
机械、传送带系统、仓储系统
防撞护栏、隔音墙
轨道交通、路桥及混凝土张力区后锚固应用

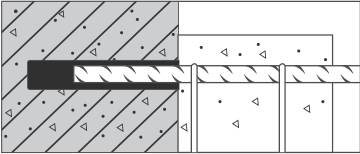

混凝土加铺层及结构节点加固

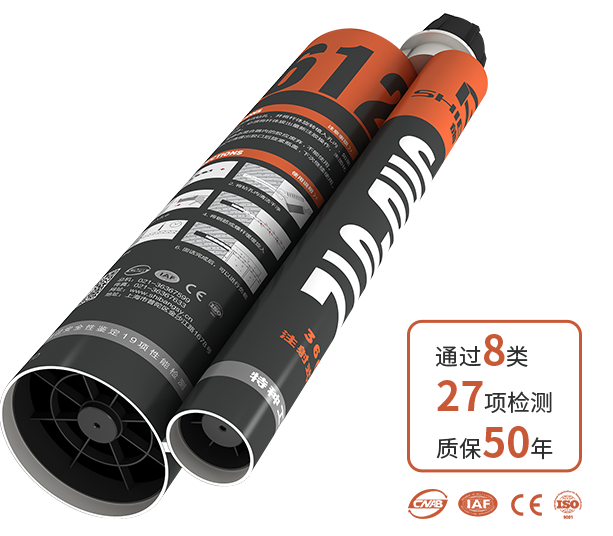

SHB-特殊倒锥定型锚栓专用注射式植筋胶
施邦研发出了特殊倒锥定型锚栓的专用植筋胶
能更好地发挥特殊倒锥定型锚栓的特性
更多疑问请咨询施邦 (上海) 实业有限公司技术部
咨询热线：021－3636 7599

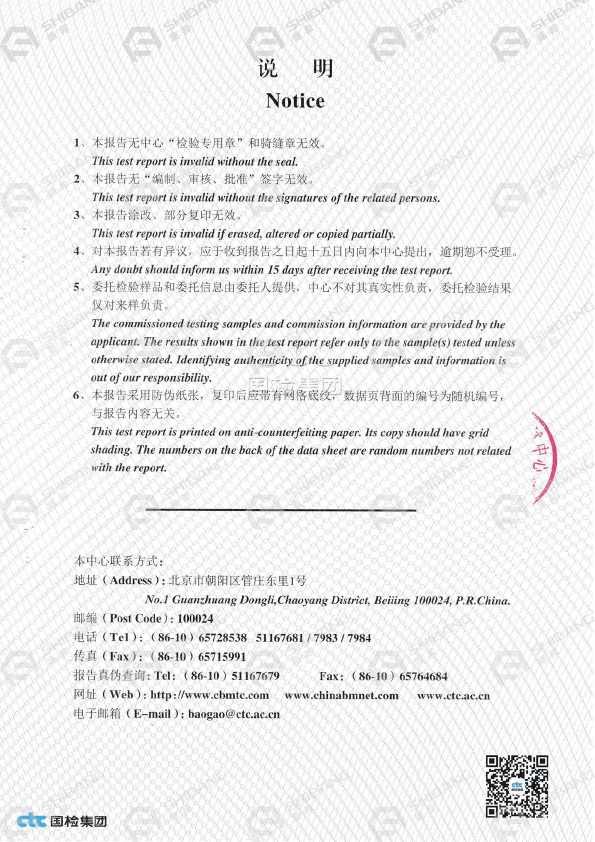

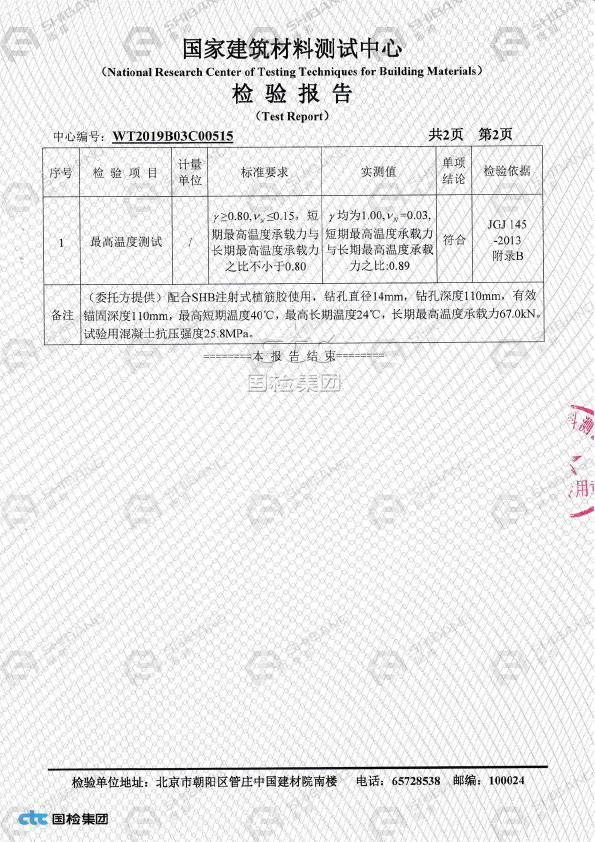

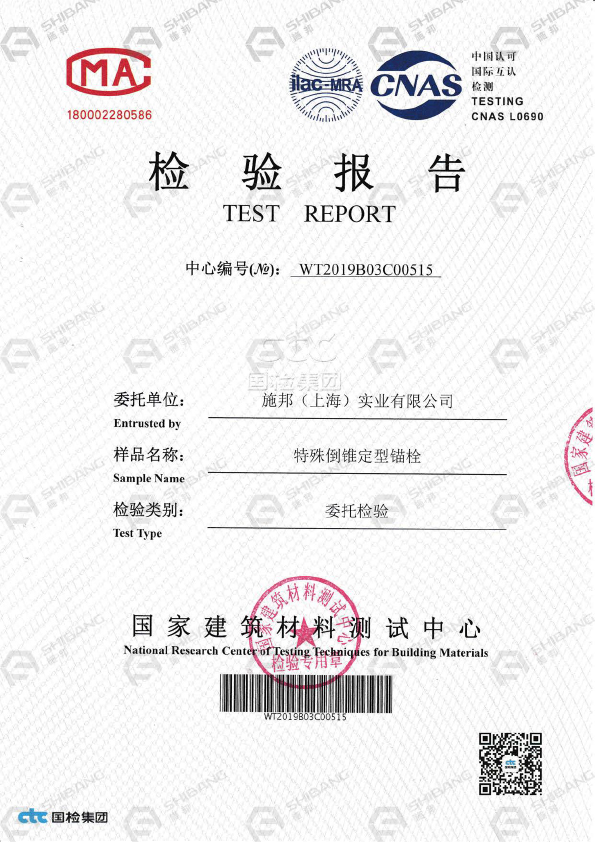

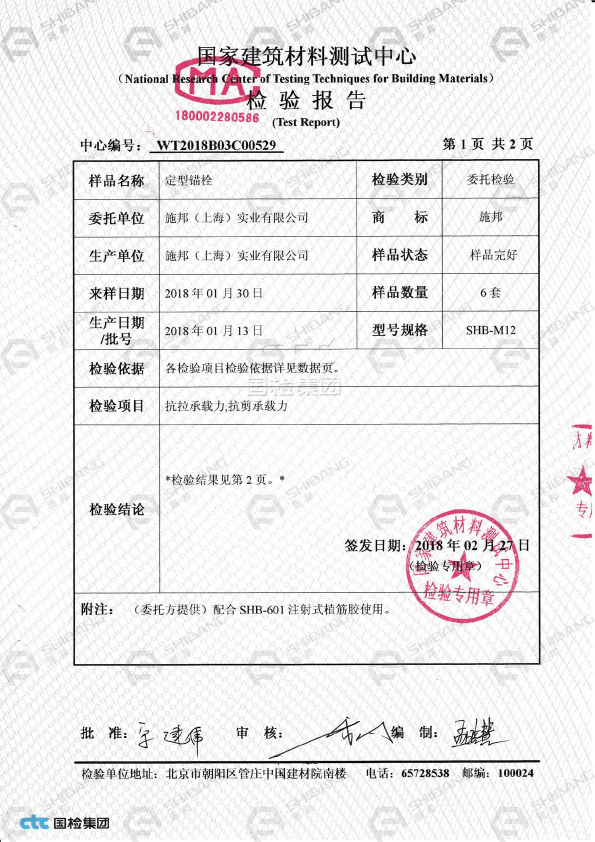

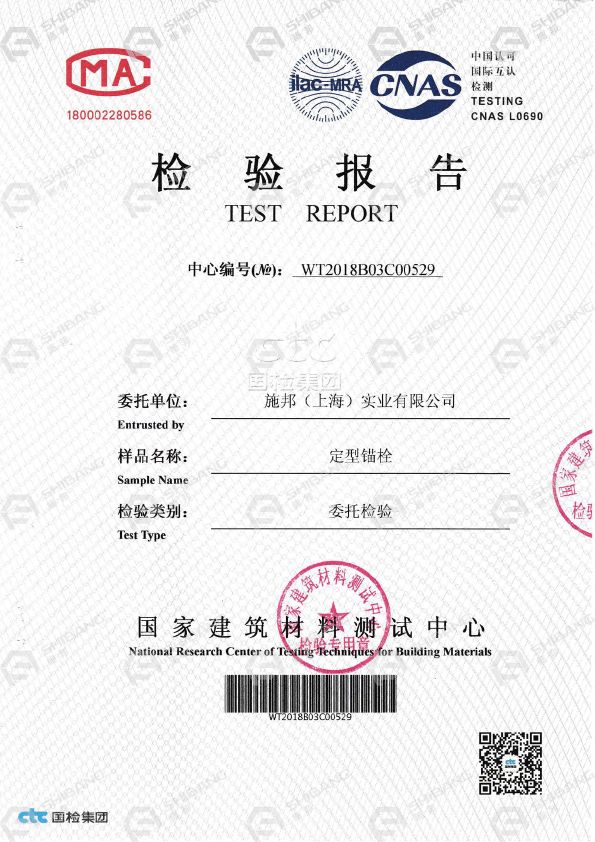

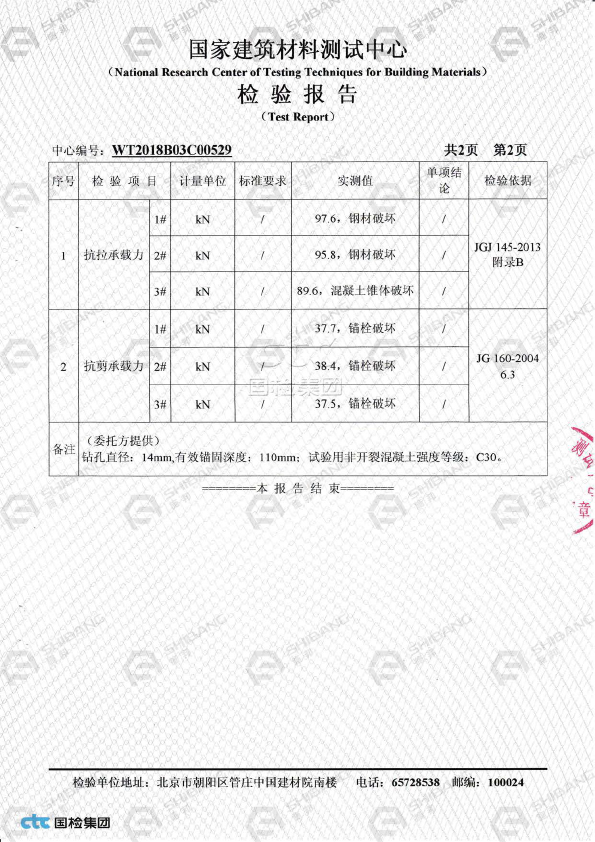

通过《我国建筑材料测试中心》检测
产品不仅通过了《我国建筑材料测试中心》检测
还通过了ISO9001：2000国际质量管理体系认证和欧盟CE认证
SHB-特殊倒锥定型锚栓数据参数
| 产品型号 | 钻孔直径 | 有效埋深 | 极大锚固 厚度 |
极小基材 厚度 |
安装扭矩 | Hef对Vrd， cp影响系数K |
混凝土椎体破坏 | 混凝土劈裂破坏 | 螺杆总长 | 配合SHB植筋胶使用 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 临界 间距 |
临界 边距 |
极小 间距 |
极小 边距 |
临界 间距 |
临界 边距 |
每支胶 用胶量 |
||||||||
| M8×110 | 10 | 80 | 15 | 120 | 12 | 2.0 | 240 | 120 | 48 | 48 | 240 | 120 | 110 | 65 |
| M10×130 | 12 | 90 | 20.5 | 130 | 20 | 2.0 | 270 | 135 | 60 | 60 | 270 | 135 | 130 | 40 |
| M12×160 | 14 | 110 | 25 | 160 | 40 | 2.0 | 330 | 165 | 72 | 72 | 330 | 165 | 160 | 25 |
| M16×190 | 18 | 125 | 33 | 175 | 60 | 2.0 | 375 | 190 | 96 | 96 | 375 | 188 | 190 | 12 |
| M20×260 | 25 | 170 | 65 | 220 | 100 | 2.0 | 510 | 255 | 120 | 120 | 510 | 255 | 260 | 7 |
| M24×300 | 28 | 210 | 65 | 270 | 160 | 2.0 | 630 | 315 | 144 | 144 | 630 | 315 | 300 | 5 |
| M30×380 | 35 | 280 | 66.5 | 340 | 240 | 2.0 | 840 | 420 | 180 | 180 | 840 | 420 | 380 | 2 |
| 技术参数 | M8×110 标准值/设计值 |
M10×130 标准值/设计值 |
M12×160 标准值/设计值 |
M16×190 标准值/设计值 |
M20×260 标准值/设计值 |
M24×300 标准值/设计值 |
M30×380 标准值/设计值 |
|
|---|---|---|---|---|---|---|---|---|
| 非开裂混凝土抗拉参数 | 5.8 | 18.6/12.2 | 29.5/19.3 | 43.0/28.1 | 69.6/38.0 | 109.9/60.3 | 150.6/82.8 | 231.0/153 |
| 8.8 | 29.6/19.5 | 42.3/23.2 | 57.3/31.4 | 69.6/38.0 | 109.9/60.3 | 150.6/82.8 | 231.0/153 | |
| 304 | 18.6/6.4 | 29.5/10.2 | 43.0/14.8 | 69.6/27.4 | 109.9/60.3 | 150.6/82.8 | 231.0/153 | |
| 316 | 25.9/13.7 | 41.1/21.8 | 57.3/31.4 | 69.6/38.0 | 109.9/60.3 | 150.6/82.8 | / | |
| 非开裂混凝土抗剪参数 | 5.8 | 7.3/5.6 | 11.6/9.7 | 16.8/14.1 | 31.4/26.2 | 49.0/40.8 | 70.6/58.8 | 112.2/93.5 |
| 8.8 | 11.7/9.3 | 18.5/15.5 | 26.9/22.5 | 50.2/41.8 | 78.4/65.3 | 112.9/94.1 | 179.5/149.6 | |
| 304 | 3.9/3.2 | 6.1/5.0 | 8.9/7.3 | 16.5/13.8 | 25.7/21.4 | 37.1/30.8 | 58.9/49.1 | |
| 316 | 8.2/6.8 | 13.1/10.8 | 18.9/15.8 | 47.1/36.2 | 55.1/45.9 | 79.4/66.2 | / | |
| 开裂混凝土抗拉参数 | 5.8 | 18.6/12.2 | 29.5/19.3 | 41.2/22.4 | 50.0/27.2 | 78.8/43.1 | 108.0/59.1 | 165.4/91.1 |
| 8.8 | 25.4/13.9 | 30.3/19.4 | 41.2/22.4 | 50.0/27.2 | 78.8/43.1 | 108.0/59.1 | 165.4/91.1 | |
| 304 | 18.6/6.4 | 29.5/10.2 | 41.2/14.8 | 50.0/27.4 | 78.8/43.1 | 108.0/59.1 | 165.4/91.1 | |
| 316 | 25.9/13.7 | 30.3/16.5 | 41.1/22.4 | 78.8/43.1 | 55.1/45.9 | 108.0/59.1 | / | |
| 开裂混凝土抗剪参数 | 5.8 | 7.3/5.6 | 11.6/9.7 | 16.8/14.1 | 31.4/26.2 | 49.0/40.8 | 70.6/58.8 | 112.2/93.5 |
| 8.8 | 11.7/9.3 | 18.5/15.5 | 26.9/22.5 | 50.2/41.8 | 78.4/65.3 | 112.9/94.1 | 179.5/149.6 | |
| 304 | 3.9/3.2 | 6.1/5.0 | 8.9/7.3 | 16.5/13.8 | 25.7/21.4 | 37.1/30.8 | 58.9/49.1 | |
| 316 | 8.2/6.8 | 13.1/10.8 | 18.9/15.8 | 47.1/36.2 | 55.1/45.9 | 79.4/66.2 | / | |
表格安装数据单位为mm，技术参数单位kN
表格数据基于C20/C25基材混凝土，如基材等级变化，应遵循技术部门与设计图纸的要求，按规范追加混凝土强度影响系数
表格不锈钢316为A4-70不锈钢
表格设计荷载包含了材料分项安全系数
表格数据适用于：正确安装，无边距、无间距影响，极小基材厚度
表格未列出的产品，请参照《JGJ145-2013混凝土结构后锚固技术规程》按照承载力极限状态计算方式得出相应数据，具体方案请咨询施邦 (上海) 实业有限公司技术部
SHB-特殊倒锥定型锚栓施工流程
操作轻松简单，6步完成

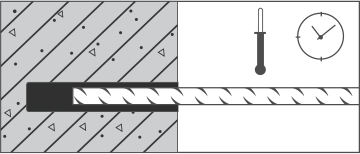

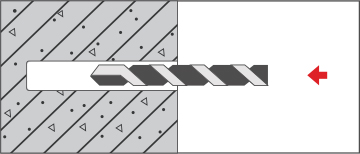

① 基材钻孔

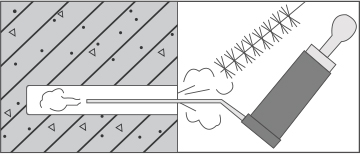

② 将孔内清洁干净

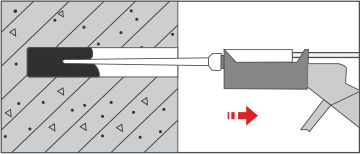

③ 将植筋胶注入孔中

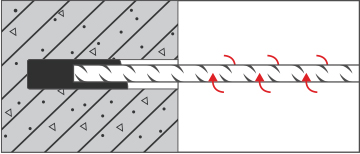

④ 将钢筋或螺杆缓缓旋入
⑤ 等待胶体固化
⑥ 固化完成后，可以进行负载
