产品介绍
施邦高强度机械锚栓，也可以称为后扩底机械锚栓，自切底机械锚栓。自切/扩底机械锚栓属于纯金属类锚栓产品，无需依靠任何环氧类介质达到其锚固效果，完全具有耐高温、可焊接的性能。工作原理安全可靠，即通过机械锁键张开与锚孔产生的剪切力而提供予被连接物的拉力。大量应用在幕墙、地铁、隧道、桥梁及其他重点工程项目。
材质
镀锌碳钢/不锈钢
产品优势
1. 相对其他普通锚栓，钻孔直径较小，却具有更强的抗拉、抗疲劳、抗震等性能，安全可靠。
2. 根据不同的使用环境有不同的材质，不同的防腐性能，均可满足客户的需求。
3. 品种规格齐全，特殊环境有专用的产品，也可以根据客户的要求定做各种特殊 规格的产品。
4. 应用范围广，适用多种强度的混凝土基材以及可切入的其它基材。
5. 结构简单，有良好的抗腐蚀和耐磨性，耐高温，可焊接。
6. 适用于一切不宜植筋胶的环境。
应用领域
■幕墙 ■钢结构 ■地铁 ■桥梁 ■隧道 ■核电

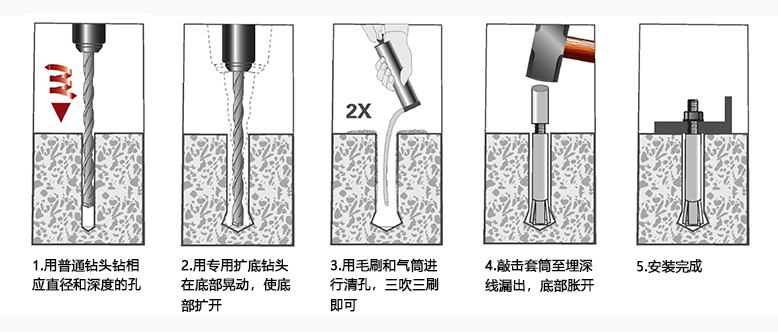

施工流程图
安装数据
| 型号 | 钻孔 直径 | 有效 埋深 | 最大 锚固 厚度 | 最小 基材 厚度 | 安装 扭矩 kN | Hef对Vrd，cp 影响系数K | 混凝土椎体破坏 | 混凝土劈裂破坏 | 螺杆 总长 | ||||
| 临界 间距 | 临界 边距 | 最小 间距 | 最小 边距 | 临界 间距 | 临界 边距 | ||||||||
| M10×130 | 16 | 60 | 18 | 100 | 40 | 2.0 | 210 | 105 | 70 | 70 | 210 | 105 | 130 |
| M12×130 | 18 | 80 | 20 | 120 | 80 | 2.0 | 210 | 105 | 77 | 77 | 210 | 105 | 130 |
| M12×150 | 100 | 150 | 240 | 120 | 80 | 80 | 240 | 120 | 150 | ||||
| M16×190 | 22 | 120 | 35 | 175 | 120 | 2.0 | 340 | 170 | 129 | 129 | 340 | 170 | 190 |
| M16×210 | 130 | 195 | 390 | 195 | 130 | 130 | 390 | 195 | 210 | ||||
| M16×240 | 163 | 195 | 490 | 245 | 131 | 131 | 490 | 245 | 240 | ||||
| M20×280 | 35 | 170 | 55 | 240 | 200 | 2.0 | 540 | 255 | 170 | 170 | 540 | 255 | 280 |
| M20×320 | 210 | 300 | 630 | 315 | 210 | 210 | 630 | 315 | 320 | ||||
1.表格安装数据单位为mm,技术参数单位kN
2.表格数据基于C20/C25基材混凝土，如基材等级变化，应遵循技术部门与设计图纸的要求，按规范追加混凝土强度影响系数
3.表格不锈钢316为A4-70不锈钢
4.表格设计荷载包含了材料分项安全系数
5.表格数据适用于：正确安装，无边距、无间距影响，最小基材厚度
6.表格未列出的产品，请参照《JGJ145-2013混凝土结构后锚固技术规程》按照承载力极限状态计算方式得出相应数据，具体方案请咨询施邦（上海）实业有限公司技术部
预置式安装技术参数
| 后扩底机械锚栓 预置式安装 技术参数 | M10×130 | M12×130 | M12×150 | M16×190 | M16×210 | M16×240 | M20×280 | M20×320 | |
| 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | ||
| 非开 裂混 凝土 抗拉 参数 | 5.8 | 29.8/19.3 | 35.0/18.4 | 42.2/28.1 | 70.4/40.3 | 72.6/40.3 | 78.5/52.3 | 108.6/60.3 | 122.5/81.6 |
| 8.8 | 29.8/19.3 | 35.0/19.8 | 49.0/27.2 | 70.4/40.3 | 72.6/40.3 | 103.9/57.7 | 108.6/60.3 | 149.1/82.8 | |
| 304 | 19.2/6.7 | 31.8/11.1 | 31.8/11.1 | 61.7/23.3 | 66.3/23.3 | 66.3/23.3 | 100.5/35.2 | 100.5/35.2 | |
| 316 | 26.8/15.3 | 35.0/19.4 | 44.4/23.7 | 69.0/40.3 | 72.6/40.3 | 92.8/49.6 | 140.6/75.2 | 140.6/75.2 | |
| 非开 裂混 凝土 抗剪 参数 | 5.8 | 11.6/9.7 | 16.7/14.1 | 16.7/14.1 | 31.4/26.2 | 31.4/26.2 | 31.4/26.2 | 49.0/40.8 | 49.0/40.8 |
| 8.8 | 18.6/15.5 | 27.0/22.5 | 27.0/22.5 | 50.2/41.9 | 50.2/41.9 | 50.2/41.9 | 78.4/65.3 | 78.4/65.3 | |
| 304 | 4.0/3.4 | 6.7/5.6 | 6.7/5.6 | 13.9/11.6 | 13.9/11.6 | 13.9/11.6 | 21.1/17.6 | 21.1/17.6 | |
| 316 | 8.6/7.2 | 14.3/11.9 | 14.3/11.9 | 29.8/24.8 | 29.8/24.8 | 29.8/24.8 | 45.2/37.7 | 45.2/37.7 | |
| 开裂 混凝 土抗 拉参 数 | 5.8 | 20.5/11.4 | 25.3/13.8 | 35.0/19.4 | 45.6/28.8 | 51.9/28.8 | 74.2/41.2 | 77.5/43.1 | 106.5/59.2 |
| 8.8 | 20.5/11.4 | 28.0/15.0 | 35.0/19.4 | 51.9/28.8 | 51.9/28.8 | 74.2/41.2 | 77.5/43.1 | 106.5/59.2 | |
| 304 | 19.2/6.7 | 25.0/13.8 | 25.0/13.8 | 48.0/28.8 | 51.9/28.8 | 66.3/23.3 | 77.5/43.1 | 100.5/35.2 | |
| 316 | 20.5/11.4 | 25.0/13.8 | 35.0/19.4 | 51.9/28.8 | 51.9/28.8 | 74.2/41.2 | 77.5/43.1 | 106.5/59.1 | |
| 开裂 混凝 土抗 剪参 数 | 5.8 | 11.6/9.7 | 16.7/14.1 | 16.7/14.1 | 31.4/26.2 | 31.4/26.2 | 31.4/26.2 | 49.0/40.8 | 49.0/40.8 |
| 8.8 | 18.6/15.5 | 27.0/22.5 | 27.0/22.5 | 50.2/41.9 | 50.2/41.9 | 50.2/41.9 | 78.4/65.3 | 78.4/65.3 | |
| 304 | 4.0/3.4 | 6.7/5.6 | 6.7/5.6 | 13.9/11.6 | 13.9/11.6 | 13.9/11.6 | 21.1/17.6 | 21.1/17.6 | |
| 316 | 8.6/7.2 | 14.3/11.9 | 14.3/11.9 | 29.8/24.8 | 29.8/24.8 | 29.8/24.8 | 45.2/37.7 | 45.2/37.7 | |
1.表格安装数据单位为mm,技术参数单位kN
2.表格数据基于C20/C25基材混凝土，如基材等级变化，应遵循技术部门与设计图纸的要求，按规范追加混凝土强度影响系数
3.表格不锈钢316为A4-70不锈钢
4.表格设计荷载包含了材料分项安全系数
5.表格数据适用于：正确安装，无边距、无间距影响，最小基材厚度
6.表格未列出的产品，请参照《JGJ145-2013混凝土结构后锚固技术规程》按照承载力极限状态计算方式得出相应数据，具体方案请咨询施邦（上海）实业有限公司技术部
穿透式安装技术参数
| 后扩底机械锚栓 穿透式安装 技术参数 | M10×130 | M12×130 | M12×150 | M16×190 | M16×210 | M16×240 | M20×280 | M20×320 | ||
| 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | 标准值/ 设计值 | |||
| 非开 裂混 凝土 抗拉 参数 | 5.8 | 23.2/17.8 | 33.7/25.9 | 33.7/25.9 | 62.8/48.3 | 62.8/48.3 | 62.8/48.3 | 98.0/75.3 | 98.0/75.3 | |
| 8.8 | 28.7/15.9 | 33.7/25.9 | 49.0/27.2 | 72.6/40.3 | 72.6/40.3 | 100.5/77.3 | 98.0/75.3 | 149.1/82.8 | ||
| 304 | 19.2/6.7 | 31.8/11.1 | 31.8/11.1 | 66.3/23.3 | 66.3/23.3 | 66.3/23.3 | 100.5/35.2 | 100.5/35.2 | ||
| 316 | 26.8/15.3 | 35.0/19.4 | 44.4/23.7 | 72.6/40.3 | 72.6/40.3 | 92.8/49.6 | 140.6/75.2 | 140.6/75.2 | ||
| 非开 裂混 凝土 抗剪 参数 | 5.8 | 37.9/31.6 | 47.2/39.3 | 47.2/39.3 | 69.6/58.3 | 69.6/58.3 | 69.9/58.3 | 188.2/156.8 | 188.2/156.8 | |
| 8.8 | 44.9/37.4 | 57.4/47.8 | 57.4/47.8 | 88.7/73.9 | 88.7/73.9 | 88.7/73.9 | 217.6/181.3 | 217.6/181.3 | ||
| 304 | 29.7/24.8 | 36.4/30.3 | 36.4/30.3 | 51.5/42.9 | 51.5/42.9 | 51.5/42.9 | 157.1/130.9 | 157.1/130.9 | ||
| 316 | 63.7/53.1 | 77.9/64.9 | 77.9/64.9 | 110.3/91.9 | 110.3/91.9 | 110.3/91.9 | 336.7/280.5 | 336.7/280.5 | ||
| 开裂 混凝 土抗 拉参 数 | 5.8 | 20.5/11.4 | 25.0/13.8 | 33.7/25.9 | 51.8/28.8 | 51.8/28.8 | 62.8/48.3 | 77.5/43.1 | 98.0/75.3 | |
| 8.8 | 20.5/11.4 | 25.0/13.9 | 35.0/19.5 | 51.8/28.8 | 51.8/28.8 | 74.2/41.2 | 77.5/43.1 | 106.5/59.2 | ||
| 304 | 19.2/6.7 | 25.0/13.8 | 31.8/11.1 | 51.9/28.8 | 51.9/28.8 | 66.3/23.3 | 77.5/43.1 | 100.5/35.2 | ||
| 316 | 20.5/11.4 | 25.0/13.8 | 35.0/19.4 | 51.9/28.8 | 51.9/28.8 | 74.2/41.2 | 77.5/43.1 | 106.5/59.1 | ||
| 开裂 混凝 土抗 剪参 数 | 5.8 | 37.9/31.6 | 47.2/39.3 | 47.2/39.3 | 69.6/58.3 | 69.6/58.3 | 69.9/58.3 | 188.2/156.8 | 188.2/156.8 | |
| 8.8 | 44.9/37.4 | 57.4/47.8 | 57.4/47.8 | 88.7/73.9 | 88.7/73.9 | 88.7/73.9 | 217.6/181.3 | 217.6/181.3 | ||
| 304 | 29.7/24.8 | 36.4/30.3 | 36.4/30.3 | 51.5/42.9 | 51.5/42.9 | 51.5/42.9 | 157.1/130.9 | 157.1/130.9 | ||
| 316 | 63.7/53.1 | 77.9/64.9 | 77.9/64.9 | 110.3/91.9 | 110.3/91.9 | 110.3/91.9 | 336.7/280.5 | 336.7/280.5 | ||
1.表格安装数据单位为mm,技术参数单位kN
2.表格数据基于C20/C25基材混凝土，如基材等级变化，应遵循技术部门与设计图纸的要求，按规范追加混凝土强度影响系数
3.表格不锈钢316为A4-70不锈钢
4.表格设计荷载包含了材料分项安全系数
5.表格数据适用于：正确安装，无边距、无间距影响，最小基材厚度
6.表格未列出的产品，请参照《JGJ145-2013混凝土结构后锚固技术规程》按照承载力极限状态计算方式得出相应数据，具体方案请咨询施邦（上海）实业有限公司技术部
